ДИЭЛЕКТРИЧЕСКИЕ ВОЛНОВОДЫ И ПАССИВНЫЕ УСТРОЙСТВА

МИЛЛИМЕТРОВОГО ДИАПАЗОНА ВОЛН

Диэлектрические волноводы КВЧ диапазона

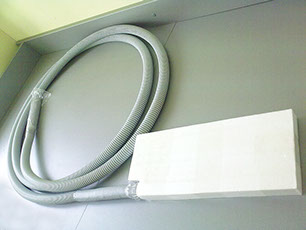

Диэлектрические волноводы (ДВ) в миллиметровом и субмиллиметровом диапазонах имеют ряд преимуществ перед полыми металлическими волноводами. Среди них: меньшие погонные потери, гибкость, простота и дешевизна изготовления.



Основные технические характеристики:



● Диапазон рабочих частот от 78 до 118 ГГц

● Погонные потери не выше -2 дБ/метр

● Допустимый радиус изгиба не менее 20 длин волн (равен 60 мм для 100 ГГц)

● Диэлектрический волновод помещен в защитную оболочку, внешний диаметр 25 мм



 По запросу заказчика возможно изготовление диэлектрических волноводов других частотных диапазонов, в. т. ч. субмиллиметровых а также различных форм поперечного сечения. На основе диэлектрического волновода и пассивных устройств мы создаем волноведущие системы (ВВС) - КВЧ тракты и антенно-фидерные системы миллиметрового диапазона длиной до 20 метров, с различным числом плеч и характеристиками.

Специальные антенны КВЧ диапазона



Для реализации максимальной точности фазовых измерений перемещения объектов различной природы необходима тщательная проработка схемы измерения. Одним из важнейших элементов такой схемы является антенна фазометрического комплекса. Антенна должна обеспечивать облучение и приём отраженного сигнала только от той части поверхности исследуемого объекта, параметры движения которой интересуют исследователя. Отражённые от окружающих предметов сигналы могут внести существенные ошибки в результаты измерения. Поэтому для решения конкретных задач требуется разработка оптимальной в данном приложении антенны.

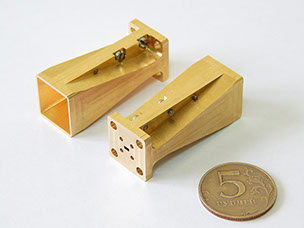

Мы имеем опыт разработок и изготовления недорогих (в том числе уничтожаемых в процессе эксперимента) диэлектрических антенн миллиметрового диапазона длин волн малого размера, располагаемых на незначительном расстоянии от исследуемого объекта и подключаемых к фазометрическому комплексу гибким волноводом длиной до 20 метров. При разработке специализированной антенны её параметры оптимизируются для конкретной схемы измерения.

Пассивные устройства КВЧ тракта

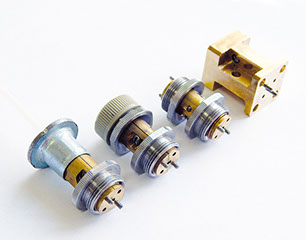

При построении КВЧ трактов и антенно-фидерных систем мы используем следующие пассивные устройства собственной разработки:



● Волноводные переходы от металлического волновода к диэлектрическому

● Аттенюаторы фиксированные

● Согласованные нагрузки

● Направленные ответвители



Основные технические характеристики:



● Диапазон рабочих частот от 78 до 118 ГГц

● КСВн не выше 1,05

● Волноводный фланец согласно ГОСТ 13317-89 (волноводное окно 2,4 × 1,2 мм)

● Настройка ослабления аттенюатора до - 40 дБ с точностью ± 0,5 дБ во всей полосе

● Коэффициент передачи направленного ответвителя - 3 ± 0,1 дБ на центральной частоте

● Коэффициент отражения согласованной нагрузки не выше - 43 дБ
