ДИСТАНЦИОННЫЙ КВЧ-ВИБРОПРЕОБРАЗОВАТЕЛЬ

Дистанционный  КВЧ-вибропреобразователь (КВЧ-вибропреобразователь) создан на базе радиоволнового фазометрического комплекса (ФМК). КВЧ-вибропреобразователь  является  средством дистанционного  измерения и контроля параметров движения, включая вибрационные, объектов различной природы для  целей обеспечения  безопасности силовых установок  и других ответственных объектов.



Отличительные  особенности   КВЧ-вибропреобразователя:

●  дистанционный бесконтактный  съем параметров движения объекта;

●  малочувствителен к состоянию зондируемой поверхности;

●  сверхширокий диапазон измеряемых вибрационных колебаний:

   от инфразвуковых до ультразвуковых;

● превосходит лазерные измерительные приборы в сложных оптических условиях, при ограничениях на использование оптических измерительных систем.



Области применения КВЧ-вибропреобразователя

в  целях обеспечения безопасности ответственного оборудования и элементов конструкций:



● оперативная и  штатная вибродиагностика ответственных элементов конструкций, оборудования  и механизмов сооружений и промышленных объектов, в т. ч. энергетических;

● оперативная и  штатная вибродиагностика газотурбинных установок.



Технические  характеристики  КВЧ-вибропреобразователя:



● погрешность измерения перемещений (вибраций)……………………........ 10 мкм

● диапазон скоростей движения  объектов ………………………………............. от  0 (сверхмедленных)

........................................................................................................................... до 104 м/с (сверхбыстрых)

● диапазон  ускорений движения объектов ………………………………………...  от 0 до 108 м/с2

● диапазон частот колебаний поверхности объекта ………………………….... от 0 до 107 Гц

● возможность регистрации  однократно воспроизводимых процессов движений.  да

● возможность регистрации  теплового  расширения  элементов конструкций.... да

   (при расширении в направлении зондирования от 30 мкм и более)

● удаление до объекта ……………………………………………………………................ от 10-2 до 10 м

   при наличии мишени на контролируемом объекте…………………….…..... до 103 м

● возможность измерения за препятствиями …………………………………...... да, при определенных ограничениях

● возможность измерения в оптически непрозрачных средах  (в т.ч. в условиях повышенной задымленности, запыленности,

   высокой турбулентности)… …….…….………………...................................... да

● возможность измерения  в самосветящихся  средах или при наличии засветок как от объекта, так и посторонних источников

   (невозможно  применение лазеров) ................................................……  да

● возможность  измерения в условиях быстрой деградации оптических элементов

   (в агрессивных средах или при вибрации)..............................................  да

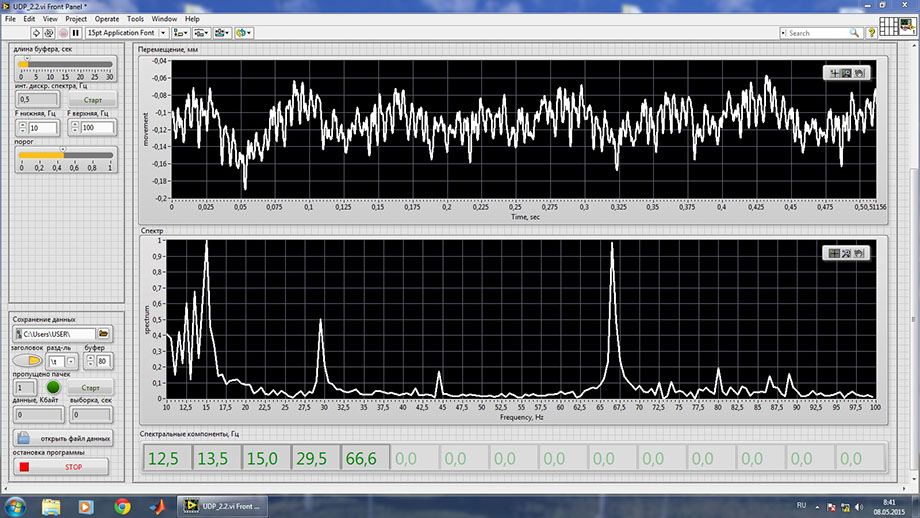

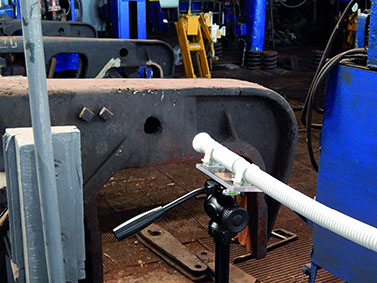

Принцип действия КВЧ-вибропреобразователя основан на эффекте Доплера. В составе прибора имеется генератор гармонических электромагнитных колебаний (рабочая частота прибора может быть выбрана в диапазоне от 30 до 150 ГГц). Через антенно-фидерную систему сгенерированные колебания доставляются к исследуемой области пространства и излучаются в направлении на исследуемый объект, отражаются от движущейся поверхности объекта, приобретая доплеровский сдвиг частоты, возвращаются к антенне прибора и через антенно-фидерную систему поступают на вход приемного устройства, где происходит сравнение частот излученного и принятого колебаний. Выходные сигналы прибора регистрируются внешним высокоскоростным цифровым регистратором с выводом информации на компьютер в режиме онлайн. В зависимости от выбора режима регистрации могут исследоваться как циклические, так и однократно воспроизводимые процессы движения.  Применение гибких диэлектрических волноводов между приемо-передающим блоком и антенной  дает дополнительную возможность оптимального выбора местоположения антенны прибора для наиболее эффективной регистрации вибраций (смещений) объекта.
