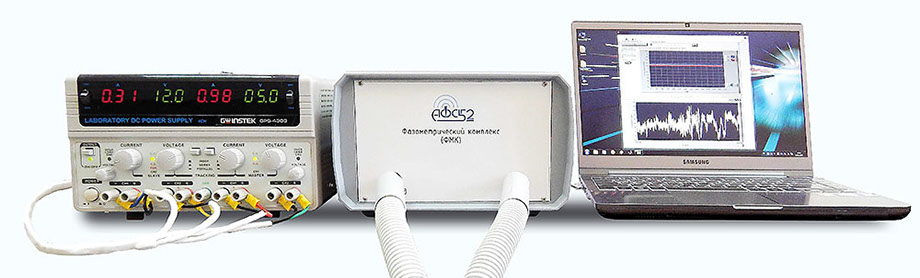

Фазометрический комплекс трёхмиллиметрового диапазона длин волн (ФМК-301)





































       Разработанный ООО «АФС-52» фазометрический комплекс КВЧ диапазона (ФМК) является базовым прототипом высокоточного средства дистанционного измерения и контроля параметров движения и электрофизических характеристик объектов различной природы, включая твердое тело, объем жидкости, облако аэрозоля, низкотемпературную плазму, фронты газодинамических процессов, биологические объекты и т.д., для широкого промышленного и научного применения. Принцип работы ФМК состоит в измерении фазы электромагнитного колебания частотой 100 ГГц (длина волны 3 мм), излучаемого и принимаемого самим прибором и отражающегося от поверхности зондируемого объекта. Изменение расстояния от ФМК до объекта приводит к пропорциональному изменению фазы отражённого сигнала. Зондирование может осуществляться и на просвет, тогда изменение фазы принятого сигнала соответствует изменению «оптической толщины» просвечиваемого объекта.

       См. далее >>>

Руководство по эксплуатации ФМК-301

Фазометрический комплекс двухмиллиметрового диапазона длин волн



      Экспериментальная разработка, близкая по назначению, структуре и техническим характеристикам к ФМК-301 (см. ссылку). Уменьшение рабочей длины волны в полтора раза позволяет повысить разрешающую способность прибора, как по пространственным координатам объекта исследования, так и по времени при исследовании динамических процессов. Совместно с ФМК-301 может применяться в составе системы двухчастотного зондирования, например, при исследованиях неоднородной нестационарной плазмы. Прибор может быть изготовлен как в лабораторном, так и полевом исполнении, может быть укомплектован встроенным регистратором измерительной информации в цифровом виде или внешним регистратором аналогового сигнала промежуточной частоты (150 МГц).

Многоканальная фазометрическая система на базе ФМК-301 в полевом исполнении

азработано и поставлено для ГК РОСАТОМ)



       Предназначена для экспериментальных исследований элементов конструкций большого размера при динамических воздействиях в полевых условиях. Укомплектована четырьмя фазометрическими комплексами трёхмиллиметрового диапазона ФМК-301, размещенными в двух климатических шкафах, гибкими волноведущими линиями длиной до 7 метров с диэлектрическими антеннами, системой сбора, обработки, хранения и передачи измерительной информации в цифровом виде, системой дистанционного управления измерительными приборами и климатическими шкафами, источниками бесперебойного питания. Обеспечивает независимые измерения перемещений четырёх реперных точек на поверхности исследуемого объекта с характеристиками ФМК-301 (см. ссылку), скорость извлечения измерительной информации – до 20 млн. отсчетов в секунду на канал, объем внутренней памяти – 16 млн. отсчетов на канал, передачу измерительной информации на удалённый регистратор по локальной сети Ethernet 100. Рабочий интервал температур – от минус 20 до плюс 30 градусов Цельсия.

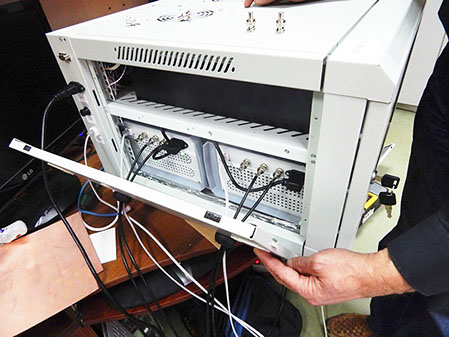

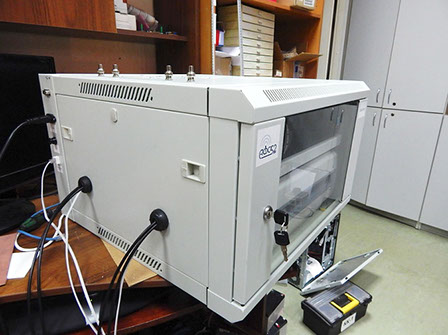

Вид левой части многоканальной системы с подключенными коммутационными соединениями.

Общий вид двухканальной системы в сборе.

Блок цифровой регистрации, обработки, хранения и передачи

измерительной информации двухканальный

       Предназначен для применения в составе фазометрического комплекса трёхмиллиметрового диапазона длин волн ФМК-301 или как независимый цифровой регистратор аналоговых сигналов с частотой до 160 МГц. Позволяет получать до 20 миллионов 12-разрядных отсчетов в секунду, синхронизированных с опорным колебанием частотой 100 МГц, входных сигналов с частотой до 160 МГц. Вычисляет комплексную огибающую входного сигнала в базовой полосе частот ± 5 МГц и динамическом диапазоне 72 дБ. Встроенная память позволяет хранить до 16 млн. комплексных отсчетов огибающей входного сигнала. Измерительные данные могут быть переданы на удалённый регистратор по сети Ethernet 100.

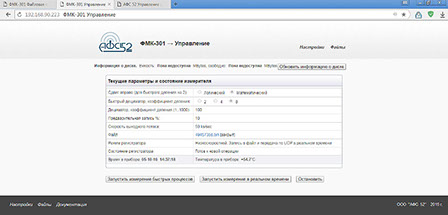

Управление» web-интерфейса ФМК-301

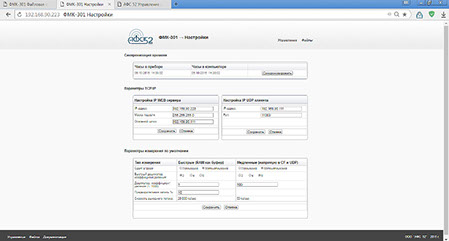

Настройки» web-интерфейса ФМК-301

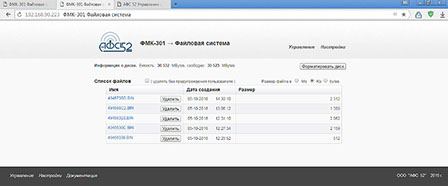

Файловая система» web-интерфейса ФМК-301

       Данная разработка может быть адаптирована к любым многоканальным системам измерений с точностью, определяемой заказчиком.

Блок дистанционного управления для многоканальной фазометрической системы

на базе ФМК-301 в полевом исполнении



       Предназначен для дистанционного управления через локальную сеть Ethernet 100 многоканальной фазометрической системой на базе ФМК-301 в полевом исполнении. Осуществляет включение и выключение электропитания всех функциональных узлов системы, переход к электропитанию от внешней силовой сети или от аккумуляторных батарей, контролирует разряд АКБ. Осуществляет контроль и управление режимами работы фазометрических комплексов: режимами запуска, частотой дискретизации, структурой файлов данных, режимом передачи данных на удаленный регистратор. Контролирует температуру внутри корпуса ФМК. Контролирует температуру внутри климатических шкафов, включает и выключает системы вентиляции и обогрева.

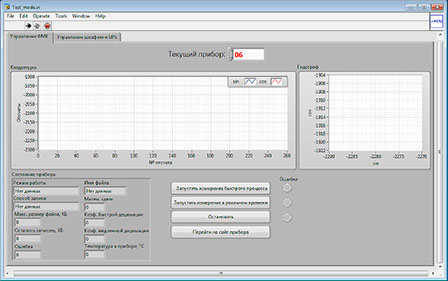

«Управление ФМК» программы режима проверки

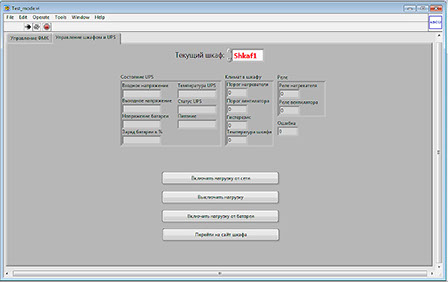

«Управление многоканальной системой и UPS» программы режима проверки

 блок питания постоянного тока многоканальный резервированный бпптр-50/5-с

с суммарной выходной мощностью до 150 Вт



ОПИСАНИЕ



Блок питания постоянного тока многоканальный резервированный (далее БППТР) предназначен для для надежного питания  измерительной аппаратуры мощностью до  60 Вт.































Входные напряжения БППТР:

•  Переменное напряжение частотой 50/60Гц  230±10% Вольт.

•  Постоянное напряжение  + 11..28 Вольт.

•  Внутренний аккумулятор  12 Вольт,  7 Ампер*час.



Выходные напряжения и токи БППТР:

•  +24 ±2%  Вольта, 0.6 Ампера

•  +12 ±2%   Вольт,  1.5 Ампера

•  -12  ±2%   Вольт, 1.0 Ампер

•  +5   ±2%   Вольт 1.5 Ампера, для питания цифровой части аппаратуры

•  +5   ±2%   Вольт 1.5 Ампера, для питания аналоговой части аппаратуры



Управление БППТР:

• С передней панели прибора

• Через сеть интернет RJ-45 (встроенный WEB site)



Время работы от внутреннего аккумулятора при полной нагрузке  30 мин.

Время переключения на внутренний аккумулятор не более 1 мс.

Рабочая частота импульсных стабилизаторов выходного напряжения  500..600 гКц.

Напряжение пульсаций на выходах БППТР не более 10 мВ (пик — пик).



Конструктивное исполнение — прямоугольный металлический корпус высотой 2U со съемной верхней крышкой и уголками для крепления к профилю 19'' стойки.



Габариты и масса БППТР:

• Ширина с ушами - 483 мм.

• Высота  - 2U / 88мм.

• Глубина  - 304 мм.

• Масса   -  9,1 кг.



Наличие внутреннего аккумулятора позволяет  обеспечить непрерывное питание аппаратуры при выходе параметров входного напряжения за установленные пределы. Зарядка аккумулятора происходит при наличии внешнего питания.



БППТР обеспечивает контроль выходных напряжение и токов. Информация отображается на символьном индикаторе на передней панели прибора и на WEB сайте.



В случае выхода характеристик выходных напряжений и/или токов за допустимые пределы, БППТР переходит в режим защиты — отключает все выходные напряжения. Определить выходной канал(ы), который вызвал переход в состояние защиты позволяет индикация на передней панели прибора и на WEB сайте.



БППТР позволяет выбрать выходные каналы (с помощью ДИП переключателей на задней панели прибора) которые используются для конкретной конфигурации питаемой аппаратуры. Выбор должен быть произведен произведен до включения нагрузки. В противном случае БППТР перейдет в режим защиты.



Подключение нагрузки к БППТР осуществляется через ШР разъем на задней панели прибора, что позволяет использовать один кабель для подключения нагрузки.



Внешний вид:

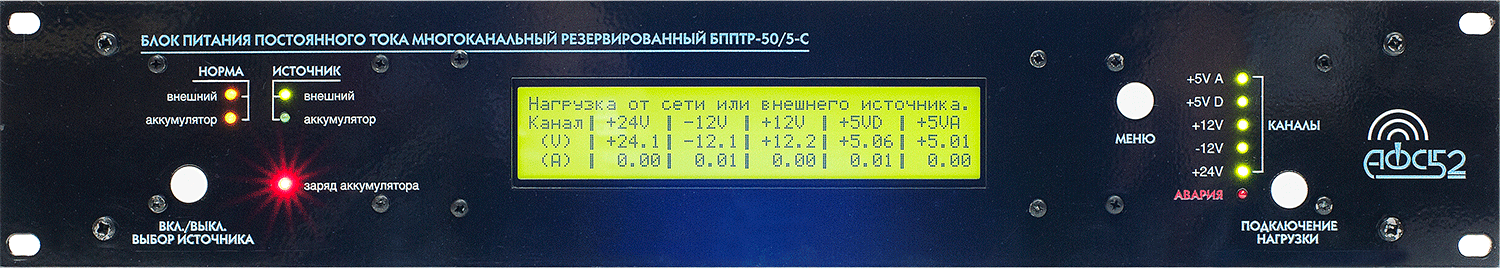

передняя панель

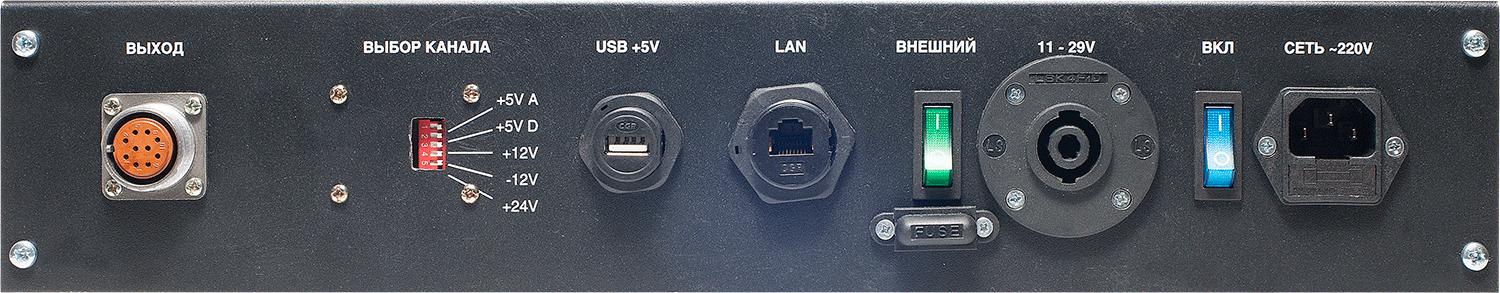

задняя панель
